카티아 수업 #2

21.12.22(수) 09:00 ~ 18:00

---

카티아 프로그램 내 모델링기술들을 더 세심하게 배우는 시간을 가졌다.



Pad (돌출)

1) 거리값

2) 스케치 커브[닫힌 외형선] 교차곡선, 중복커브, 열린 외형선일 시 실행안됨

3) 방향 [스케치한 커브의 Normal한 방향]



Pocket (제거)

1) 거리값

2) 스케치 커브[닫힌 외형선] 교차곡선, 중복커브, 열린 외형선일 시 실행안됨

3) 방향 [스케치한 커브의 Normal한 방향]



Shaft(회전 생성 및 추가)

1) 각도 설정(0~360)

2) 스케치 커브

3. 회전 축 [선, X,Y,Z축 ,생성 Axis, 원통면]



Groove (회전제거)

1) 각도 설정(0~360)

2) 스케치 커브

3. 회전 축 [선, X,Y,Z축 ,생성 Axis, 원통면]



Dress-Up Feature

- Edge Fillet, Chamfer, Draft, Shell 기능



Transformation Feature

- Mirror, Rectangular Pattern, Circular Pattern 기능



인벤터나 크레오와 크게 다른 기능들은 없었으나 인터페이스,이름 등이 서로 달라 숙련이 필요한 과정이었다.

하지만 다른 프로그램과 달리 카티아는 호환성이 아주 높아 도면작업과 출력이 편리하다는 것을 알았다.

---

카티아 실습예제_1

카티아 실습예제_2

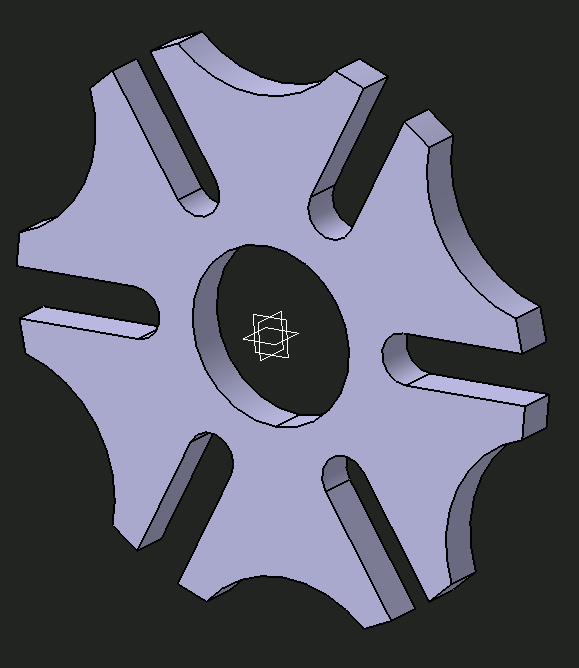

카티아 실습예제_3 (제네바기어)

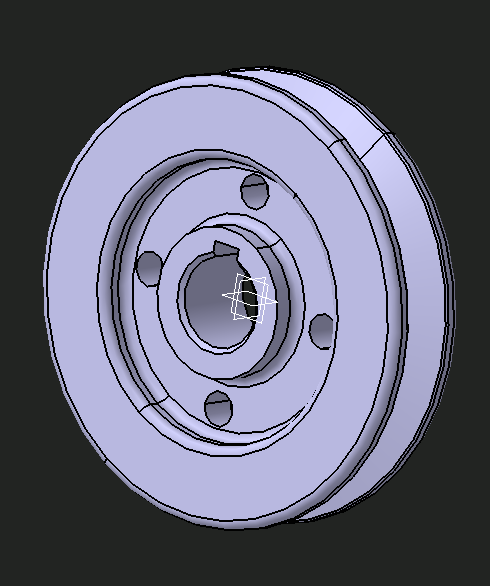

카티아 실습예제_4 (V벨트풀리)

---
