21.12.23(목) 09:00 ~ 18:00
Dress-up Feature
1. Draft Angle (구배)
Taper
1) 구배 적용각도 (도면에 표시된 각도 – 90도)
2) 기준면 선택 (0도)
3) 방향설정 (화살표 클릭으로 변경가능)

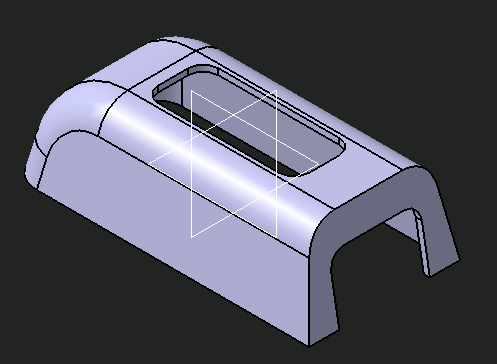

2. Shell (두께)
[작업순서]
Edge Fillet
항상 Fillet을 먼저 한 뒤 Shell 작업을 해야한다.
Fillet 후 Shell 적용 시 Fillet 값이 안쪽 면까지 Offset되어 적용된다.
3. Plane 생성
Geometry Set 생성 후 Reference 내 Plane 추가
Define in Work Object
- Pad 선택 후 F 누르기
Change Sketch Support
- 스케치 지원 변경 (스케치 작업평면 편집기능)
Sketch-Offset
Projection 3D Element (투영곡선)
- 기존 스케치 내 선들을 새로운 스케치에 불러오는 기능
