21.12.27 (월) 09:00 ~ 18:00
Assembly Design 소개
Assembly Design
- Part 또는 Assembly를 저장하는 집합체
- 구속 조건 적용
- 충돌, 간섭 체크
- BOM(Bill of Material) 제공
Part : 하나의 단품(부품), 파트를 만드는 과정과 형상에 대한 정보가 들어있음 (확장자 : *CATPart)
Product : 여러 개의 Part를 이용하여 Assembly 한 것, Product 내 다른 Product나 Component가 들어갈 수 있음
Component : Assembly 안에 들어가는 부품 (Part라 부르지 않음), Part를 생성한 과정에 대한 정보는 없고 Part파일의
위치, Assembly에서의 조립상태, 색상 등 단순정보만 가지고 있음
여러 개의 Component를 구성해도 Product의 파일의 용량은 각각 Part의 용량보다 작음
Sub - Assembly : Assembly 안에 들어있는 Assembly, Part를 만드는 과정과 형상에 대한 정보가 들어있음
1) Bottom - Up Assemblies 방식
모든 부품들이 만들어진 상태에서 조립하는 경우를 말하며, 조립하다가 불량인 부품들은 파트 모델링 상에서 수정 작업을 진행하는 것이다.
2) Top - Down Assemblies 방식
대략적인 구상을 스케치 등을 통하여 밑그림을 그리고 어셈블리 상에서 단품들의 형상을 구체화시키는 것이다.
1. Space Analysis 메뉴에서 Assembly 충돌확인 가능
2. Axis (축) 생성법
Part 선택 -> Insert -> Axis system 선택
일반적으로 단품이나 서브 어셈블리의 원점 좌표를 어셈블리의 원점 좌표에 배치시킨다.
3. Manipulation을 활용하여 Component 이동가능
4. 올바른 무게중심값 얻으려면 Assembly 시작 시 좌표계가 일정하게 설정되어야한다.
5. 컴파스 기능을 활용하여 XYZ축을 자유롭게 이동
Constraints 종류 (구속조건)
1. Coincidence (일치)
2. Contact (접촉)
3. Offset (거리)
4. Angle (각도)
5. Parallelism (평행)
6. Perpendicularity (직각)
7. Fix (고정)
Angle 조건 (각도)
Sector 1 : 입력한각도
Sector 2 : 입력한각도 + 180
Sector 3 : 입력한각도 – 180
Sector 4 : 입력한각도 - 360
Assembly 예제
1.
2.
3.
4.
5.

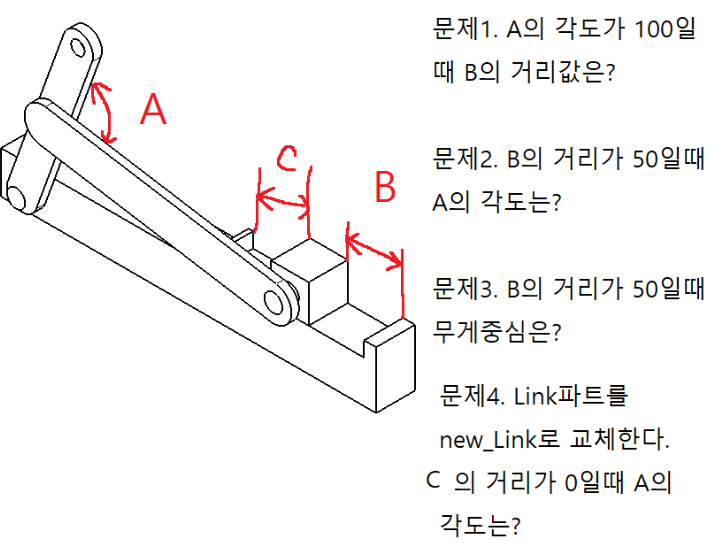

| Ex.1 | 문제 정답 |
| existing component로 불러오기 Base – 고정(fix) 일치 (Coincidence) - 평면만 가능 - 축 일치 우선 |

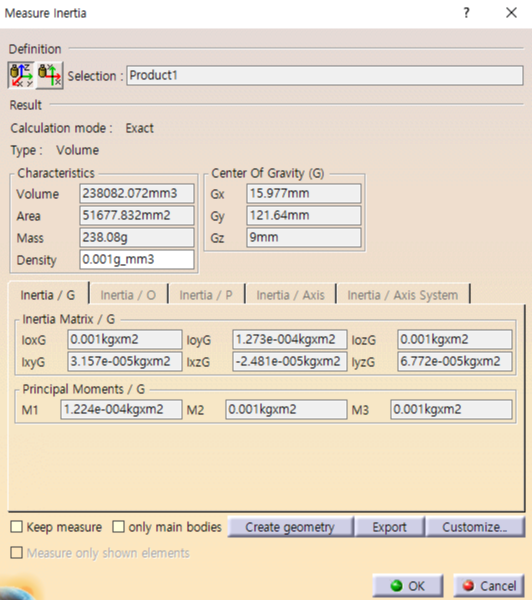

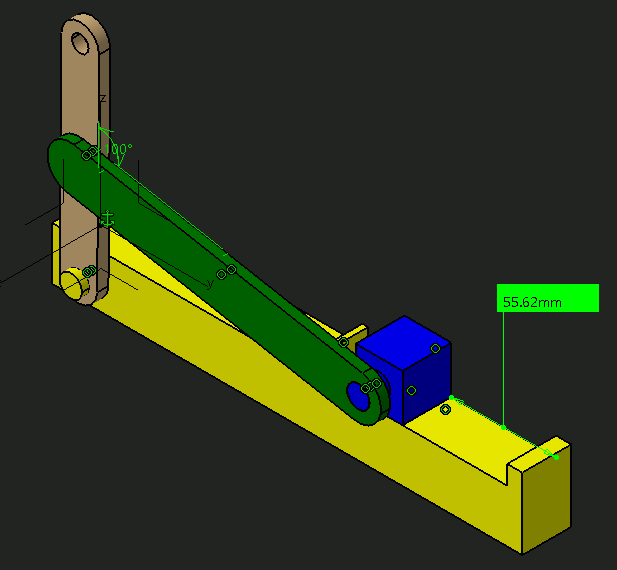

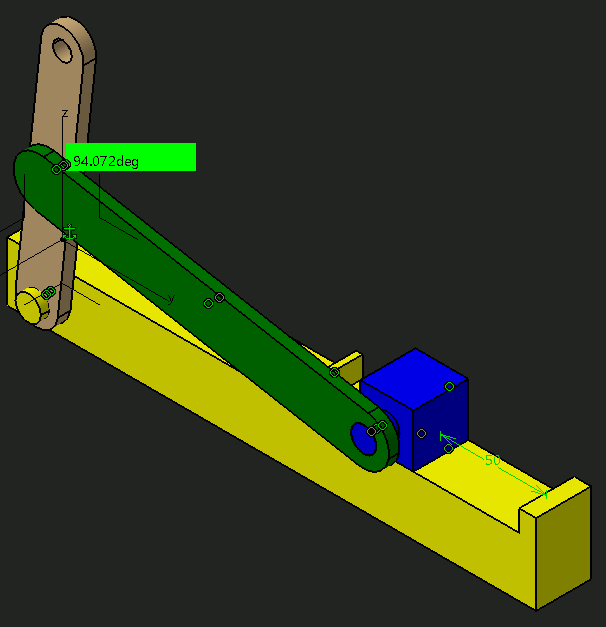

1. 55.62mm 2. 94.07deg 3. 무게중심 x = 15.97mm y = 121.64mm z = 9mm |

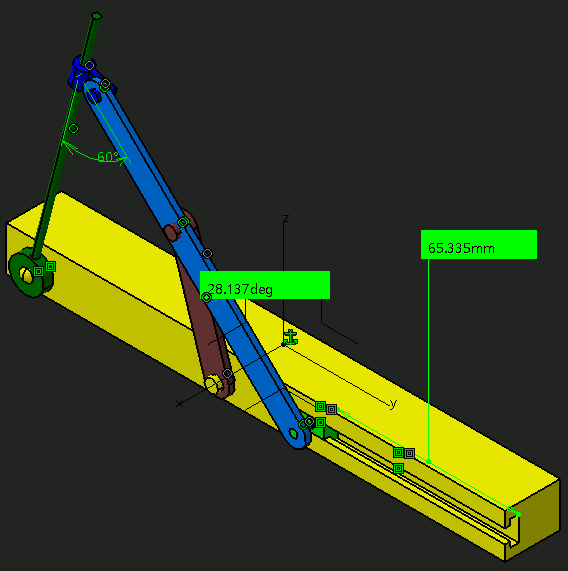

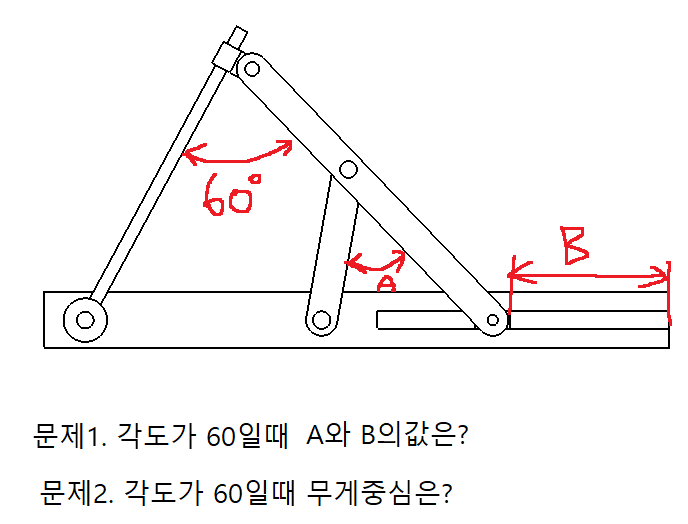

| Ex.2 | 문제 정답 |
| Base – 고정(fix) 면접촉 (Contact) 평면, 곡면 가능 Space Analysis에서 충돌(Clash)하는 부분 확인가능 파트 선택 후 Thickness 사용하여 축 크기 조절 |

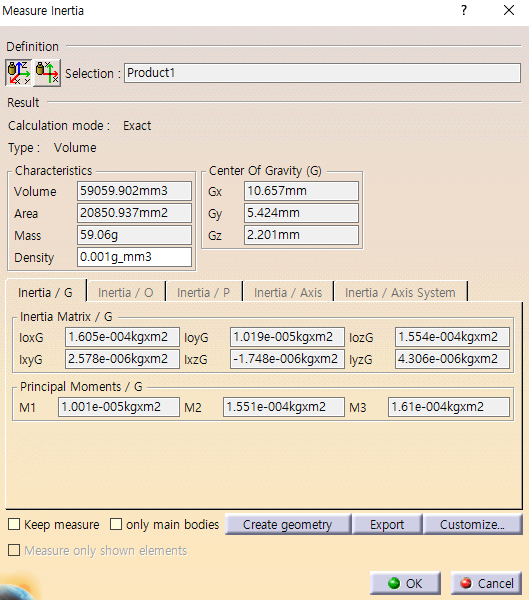

1. 28.137deg 2. 65.335mm 3. 무게중심 x = 10.66mm y = 5.42mm z = 2.2mm |

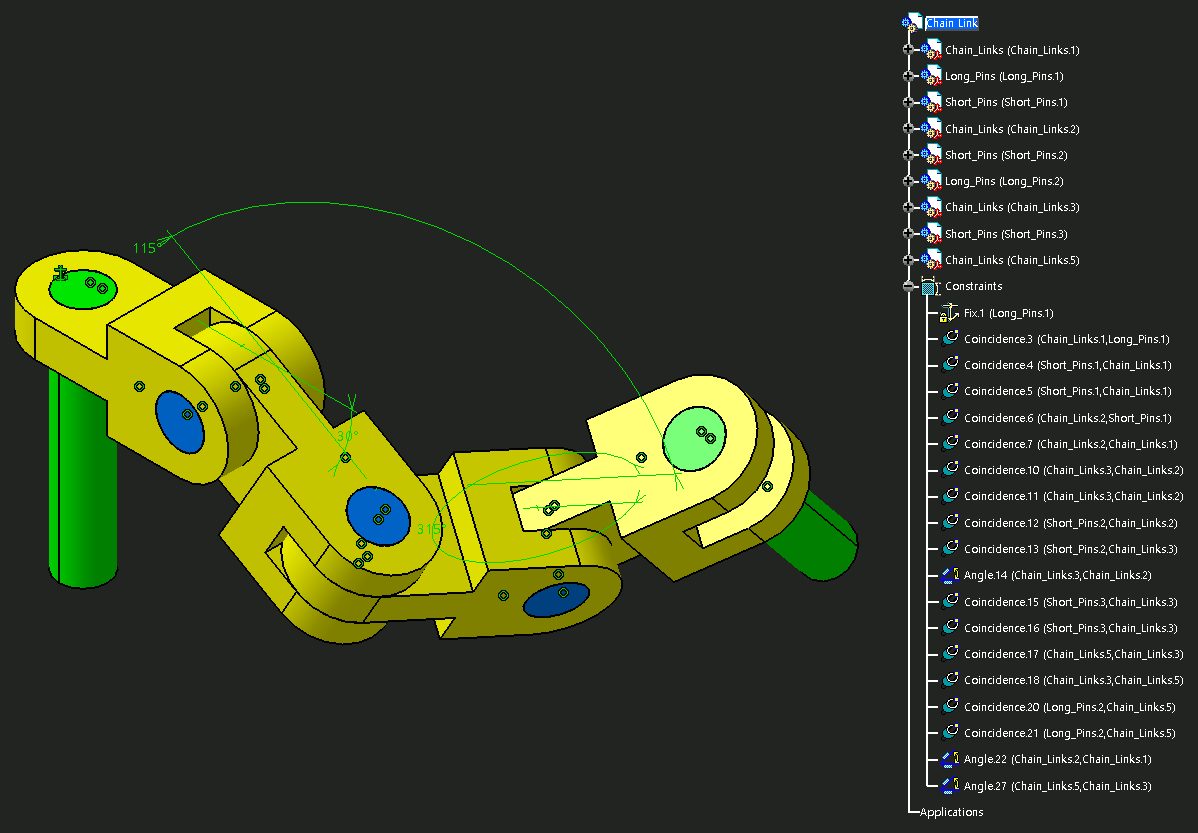

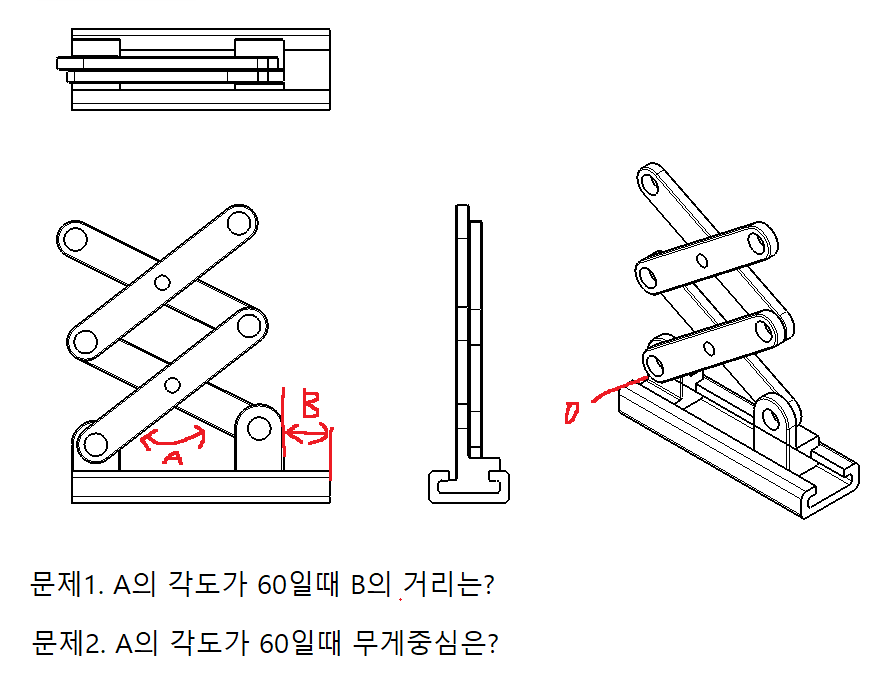

| Ex.3 | 문제 정답 |
| Base – 고정(fix) 각도접촉 (Angle) 문제 내 알맞은 방향으로 Sector를 설정하여 각도를 대입 면접촉 (Contact) 내부접촉 (Internal) 외부접촉 (External) 충돌문제 나올 시 최대각도값 확인가능 (154.48deg) |

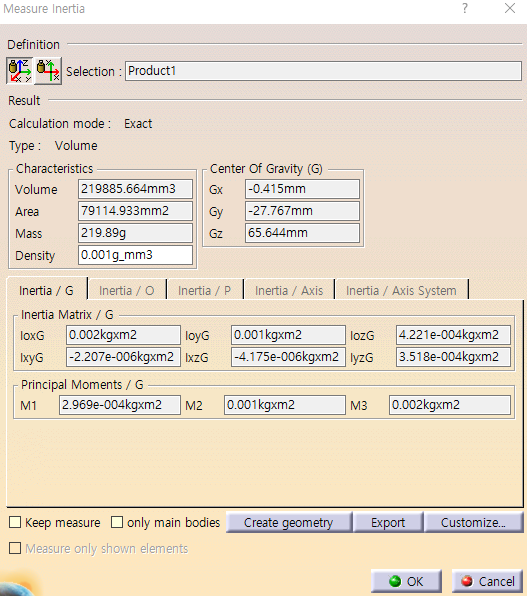

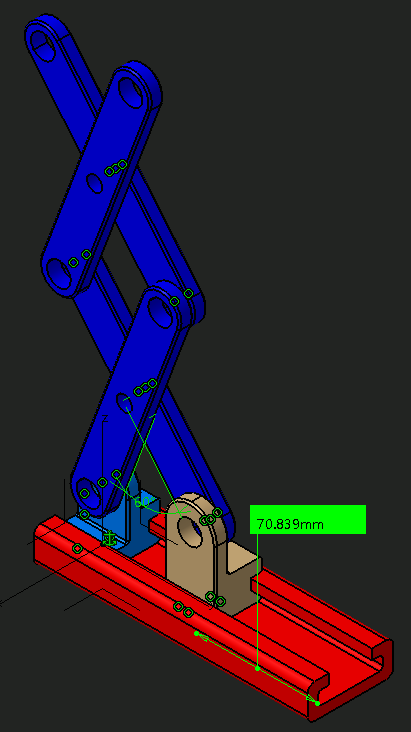

1. 70.84mm 2. 무게중심 x = -0.42mm y = -27.77mm z = 65.64mm |

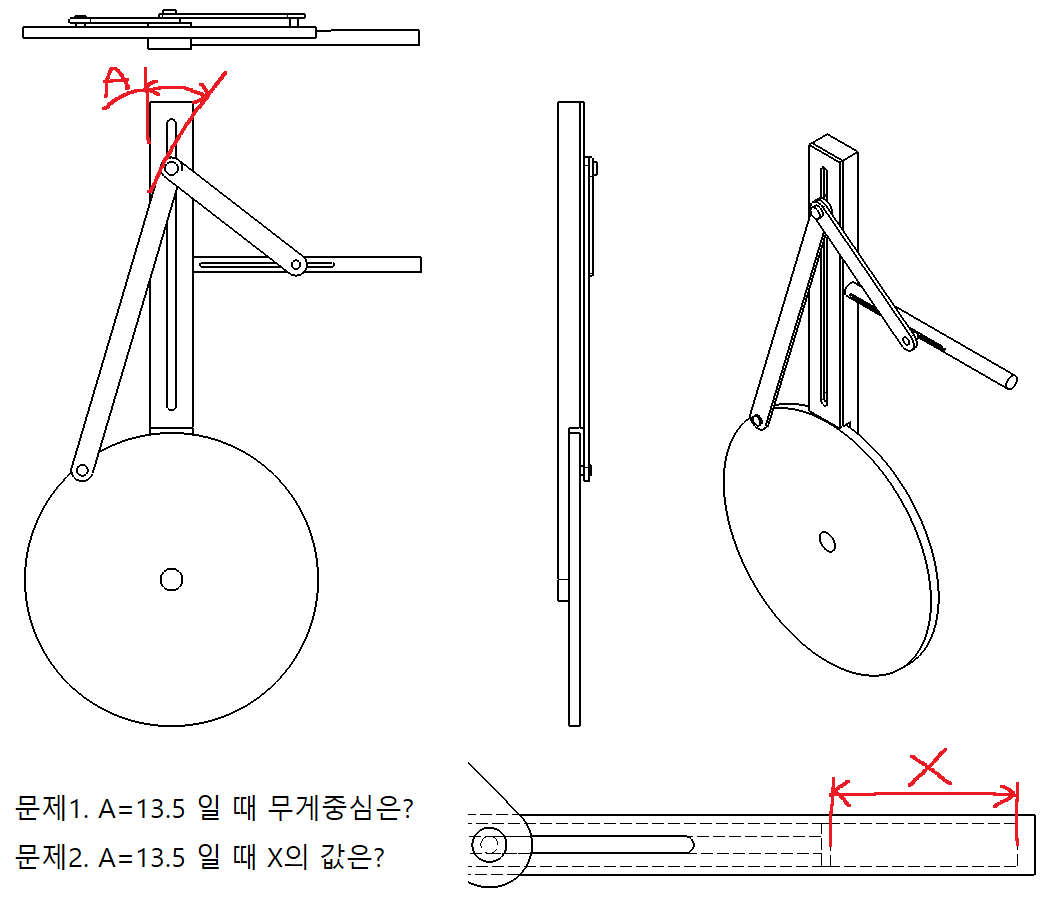

| Ex.4 | 문제 정답 |

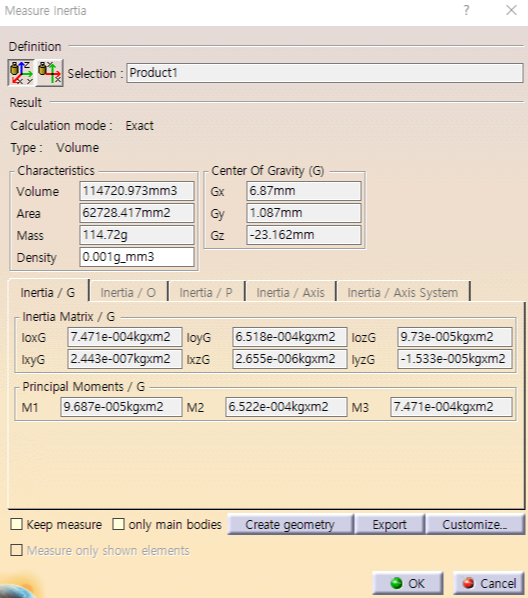

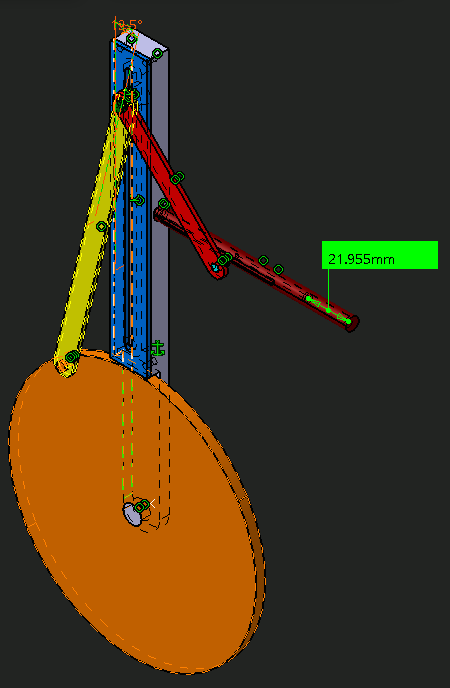

| 부품 분해기능(Explode) | 1. 무게중심 x = 6.87mm y = 1.09mm z = -23.16mm 2. 21.95mm |
